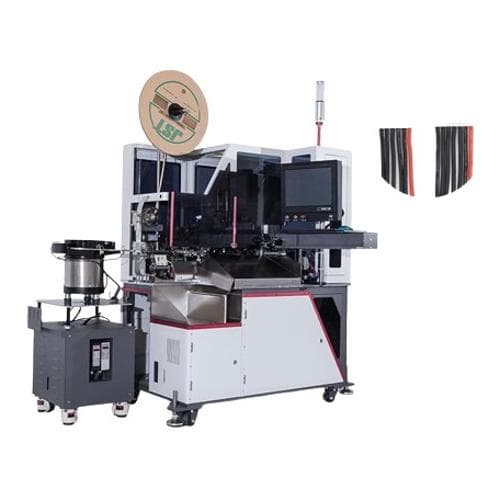

Máy xoắn dây và chèn đầu nối đầu cos tự động TEK-ELECTRONIC CX-1801
Máy Ép Đầu Nối Dây Tự Động CX-1801, dùng cho dây từ AWG#30 đến AWG#18. Tốc độ 1,100-1,500 chiếc/giờ, chính xác cắt ±(0.2%*L+1)mm. Lực ép 2T, có kiểm tra CCD, phát hiện dây và đầu nối, kiểm tra khí nén, lực cắm và rút vỏ đầu nối.
| Dây dẫn phù hợp: | AWG#30-AWG#18(Thích hợp cho dây có thông số kỹ thuật và màu sắc khác nhau) | Độ dài cắt: | 25-600mm(＞600mm có thể tùy chỉnh) |
|---|---|---|---|
| Độ dài bóc dây: | Một bên 1-12,5mm; Bên B 1-7mm | Năng suất: | 1.100-1.500 chiếc/giờ (tuỳ theo điều kiện thực tế) |
| Độ chính xác cắt: | ＜0,1mm+0,005*cắt L | Đầu cốt phù hợp: | Khoảng cách là 1,25-3,96mm |
| Lực ép: | 2T | Thiết bị phát hiện: | Kiểm tra trực quan bằng CCD, có đầu cuối hay không, không có báo động dây, phát hiện áp suất không khí, phát hiện lực cắm và rút phích cắm của vỏ |
| Các từ khóa chính: |
Máy thiết bị đầu cuối dây xoắnMáy đóng thiếc dây 600mmMáy chèn đầu nối vỏ CX1801 |
CX-1801 Máy chèn đầu nối dây xoắn hoàn toàn tự động một đầu
Chức năng thiết bị:
| Tên của máy | CX-1801 tự động uốn cong và lắp ráp vỏ |
| Chức năng | Một bên cắt, tước, đóng hộp; Cắt mặt B, tước toàn bộ, tước một phần, uốn, lắp ráp vỏ. |
| Phương pháp điều khiển | máy tính, windows7, màn hình cảm ứng, chuột, bàn phím đầu vào màng cứng |
| Đưa lên hệ thống | Thiết bị cấp liệu tự động cho máy tính, thích hợp cho dây cuộn không trục + dây cuộn có trục |
| Thiết bị phát hiện | Kiểm tra trực quan CCD, Có thiết bị đầu cuối hay không, Không có báo động dây, phát hiện áp suất không khí, phát hiện lực cắm và rút phích cắm của vỏ |
| Hệ thống phát hiện áp suất đầu cuối | Cài đặt tùy chọn (áp dụng cho hệ thống trong nước và nhập khẩu) |
| Xử lý sản phẩm bị lỗi | Phân loại (có thể lắp đặt thiết bị cắt) |
| Khuôn thích ứng | Khuôn ngang, khuôn thẳng, khuôn hình lá cờ tiêu chuẩn OTP |
| Nhà ở áp dụng | thích hợp cho nhiều chân và khoảng cách khác nhau của chân |
| Lực ép | Máy ép thiết bị đầu cuối 2T Super Mute |
| Điện áp | 50/60Hz 220V một pha |
| Độ dài cắt | 25-600mm(＞600mm có thể tùy chỉnh) |
| Cáp áp dụng | AWG#30-AWG#18(Thích hợp cho các dây có thông số kỹ thuật và màu sắc khác nhau) |
| thiết bị đầu cuối thích ứng | Khoảng cách là 1,25-3,96mm |
| Năng suất | 1.100-1.500 chiếc/giờ (tuỳ theo điều kiện thực tế) |
| Chiều dài tuốt vỏ | Một bên 1-12,5mm; Bên B 1-7mm |
| Độ chính xác cắt | ±(0,2%*L+1)mm |
| Áp suất không khí | 0,5-0,7Mpa(5-7kg/m³) |
| Kích thước | Khoảng cách 2.300*1.200*1.370mm 1400*800*1300mm |
| Cân nặng | khoảng 750kg±15 nâng lên 150kg |
Cấu hình thiết bị
| Động cơ | 15 bộ động cơ Mitsubishi |
| Linh kiện khí nén | 34 bộ Xi lanh SMC (Xử lý nguồn không khí, kiểm soát dòng chảy, bộ truyền động, thân van điều khiển đều áp dụng SMC) |
| mô-đun | 4 bộ mô-đun tuyến tính THK/Hwin |
| Đinh ốc | 2 bộ TBI |
| Thanh dẫn hướng | 14 bộ dẫn hướng tuyến tính THK/Hiwin |
| cảm biến | Panasonic Nhật Bản |
| Dây đai | Thương hiệu Gates của Mỹ |
| Ổ đỡ trục | NSK Nhật Bản |
| lưỡi dao | t được làm bằng thép hợp kim nhập khẩu, được xử lý bằng dây chuyển động chậm, nối đất chính xác và bền |
